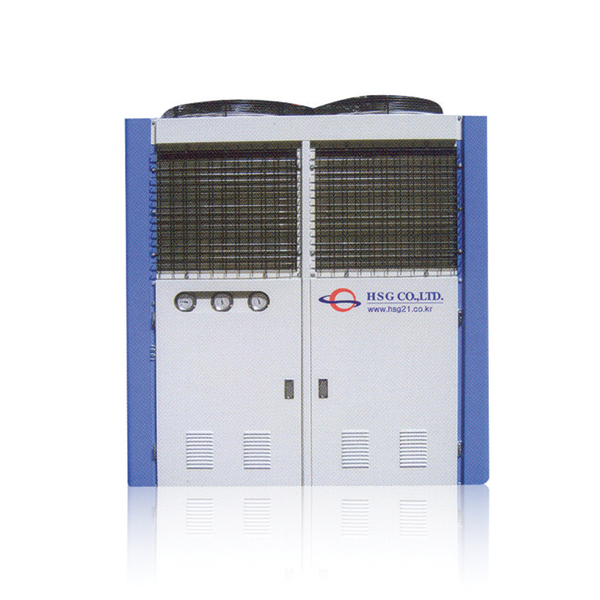

공기열히트펌프

Untitled Document

1 * 적상은 발생하지 않습니다.
* 외기온도 -15℃에서는 적상이 없습니다.
* 이에 따른 제상운전이 필요없으며, 시스템이 안정적입니다.

2 * 냉매량을 일정하게 제어하여 외부온도 등 조건이 변동되어도 효율의 저하가 적습니다.
* 과열운전보상장치를 적용하여 하절기 운전시에 문제가 없습니다.

3 * 온수출구 온도를 항상 일정하게 60℃로 제어 할 수 있습니다.
* 입구온도보상징치 적용하여 겨울철 입수온도 7℃에도 문제가 없습니다.
* 에너지 효율이 우수합니다.(경유대비 70% 절감)

주요제원

모델명(MODEL) SKH-5AH SKH-10AH SKH-15AH SKH-20AH SKH-30AH

마력(HP) 5HP 10HP 15HP 20HP 30HP

냉방능력(KW) 15KW 29KW 44KW 58KW 87KW

난방능력(KW) 17KW 37KW 51KW 68KW 102KW

소비전력(KW) 냉방 4.65KW 9.3KW 13.9KW 18.6KW 27.9KW

난방 5.2KW 10.4KW 15.4KW 2.8KW 31.2KW

전원 3상 380V 60Hz

압축기 형식 밀폐형스크롤 밀폐형스크롤 밀폐형스크롤 밀폐형스크롤 밀폐형스크롤

대수 1 1 1 2 2

출력 3.75KW 7.5KW 11.25KW 15KW 22.5KW

기동방식 직입기동 직입기동 직입기동 직입기동 직입기동

열교환기 형식 판형열교환기 판형열교환기 판형열교환기 판형열교환기 판형열교환기

배관관경 20A/20A 25A/25A 32A/32A 40A/40A 50A/50A

냉매 종류 R-22,R-410A R-22,R-410A R-22,R-410A R-22,R-410A R-22,R-410A

충전량 3.2kg 7.0kg 10.5kg 14kg 21kg

팽창변 감온식 팽창밸브

열교환기 형식 inf & tube cross type

FAN 0.1KW * 6P 0.2KW * 6P 0.4KW * 6P 0.75KW * 6P 0.75KW * 6P

수량 2 2 2 2 3

보정열교환기 형식 판형열교환기 판형열교환기 판형열교환기 판형열교환기 판형열교환기

온도조절장치 온수입/출구온도,대기온도,토출가스온도,혼합온도

부속장치 증발압력조정변, 과부하보호장치, 저압보상장치, 오일히터 등

보호장치 차단기, 고,저압스위치,EOCR, OCR, 가용전 등

외형치수 가로 1160 1345 1620 1810 2645

세로 588 728 828 928 928

높이 1575 1535 1735 1835 1835

1. 냉수사용
2. 팬코일유니트(Fan Coil Unit, FCU)와 공조기를 (Air Handing Unit, AHU)이용한 냉방시스템

팬코일유니트(Fan Coil Unit, FCU)와 공조기를 (Air Handing Unit, Ahu)이용한 난방시스템

온수(△T 30~40℃) 단위 :(ℓ)

외기온도 -15℃ -7℃ 0℃ 7℃ 15℃ 30℃

20℃ 50℃ 667 733 800 883 967 1,267

20℃ 55℃ 571 629 686 757 829 1,086

20℃ 60℃ 500 550 600 663 725 950

냉수(△T 5℃) 단위 :(ℓ)

외기온도 0℃ 5℃ 15℃ 25℃ 30℃ 35℃

입수온도 출수온도

12℃ 7℃ 4,000 733 4,500 4,700 4,900 5,000

구분 썬킹보일러 심야전기보일러 전기보일러 가스보일러 등유보일러 경유보일러

열원 전기 전기 전기 도시가스 등유 경유

단위 kw kw kw ㎥ ℓ ℓ

단위요금(\) 75 45 75 650 850 1,200

발열량(Kcal) 860 860 860 10,500 8,700 9,200

효율(%) 350% 95% 95% 85% 85% 85%

실발열량(Kcal) 3,010 817 817 8,925 7,395 7,820

1일발생열량(Kcal) 450,000 450,000 450,000 450,000 450,000 450,000

1일 소비연료 149.5 550.8 550.8 50.4 60.9 57.5

1일연료비(\) 11,213 24,786 41,310 32,773 51,724 69,054

월연료비(30)일(\) 336,379 743,574 1,239,290 983,193 1,551,724 2,071,611

차액(\) 0 407,195 902,911 646,815 1,215,345 1,735,233

절감비율 100% 121% 268% 192% 361% 516%
